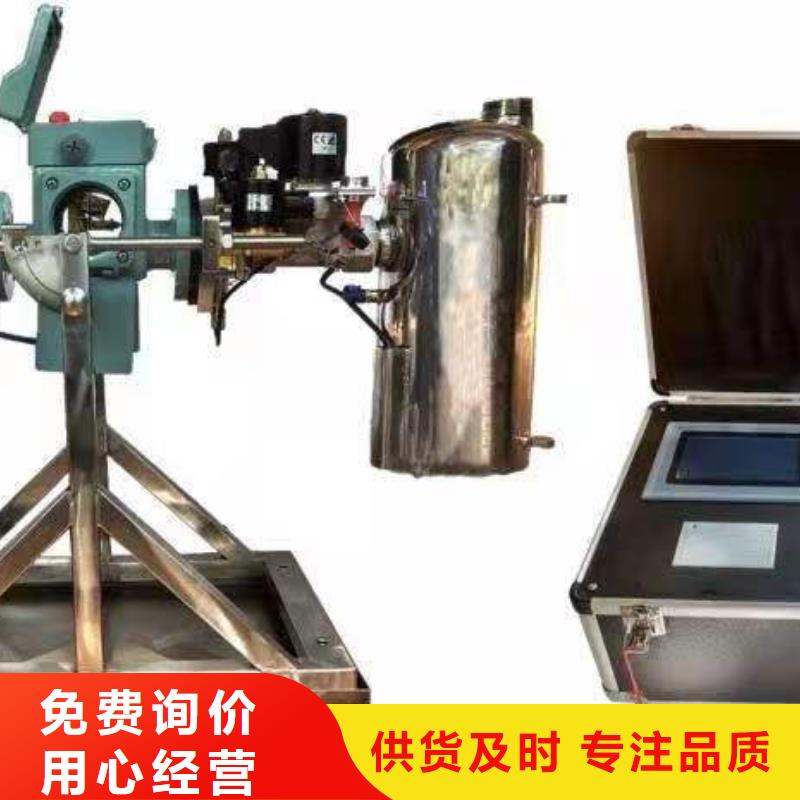

【赣州】【本地】瓦斯继电器校验仪TH-308D多功能电能表现场校验仪的简单介绍

赣州瓦斯继电器校验仪挡板转动应灵活，轴向活动范围为0.3～0.5mm，干簧触点可动片面向磁铁并保持平行，尽可能调节两个触点同时断合。2.8 开口杯的干簧触点应接在动作于“信号”的出现端子上，挡板的两个干簧触点应串接在动作于“跳闸”的回路中，检查接线盒漏水孔是否畅通。3继电器动作可靠性检查3.1 检查动作于跳闸的干簧触点动作可靠性转动挡板至干簧触点刚开始动作处，磁铁面距干簧触点玻璃管面的间隙应保持在2.5～4.0mm范围内。继续转动挡板到终止位置，干簧出带你应可靠吸合，并保持其间隙在0.5～1.0mm范围内，否则应进行调整。3.2检查动作于信号的干簧触点动作可靠性转动开口杯，字干簧触点刚开始动作处至动作终止位置，干簧触点应可靠吸合，并保持其滑行距离不小于1.5mm，否则应进行调整。4继电器特性试验4.1密封性能试验继电器充满变压器油，在常温下加压至0.15MPa、稳压20min后，检查放气阀、波纹管、出线端子、壳体各密封处应无渗漏。降压为零后，取出继电器芯子检查干簧触点应无渗漏痕迹。试验时，探针罩要拧紧，去掉压力后，才能打开罩检查波纹管有无渗漏。4.2 动作于信号的容积整定继电器气体容积整定要求继电器在250～300ml范围内可靠动作，试验时可用调整开口杯另一侧重锤的位置来改变动作容积，重复试验三次，应能可靠动作。4.3 动作于跳闸的流速整定4.3.1 继电器流速整定范围QJ-25型，连接管径25mm,流速范围1.0m/s.QJ-50型，连接管径50mm,流速范围0.6～1.2m/s.QJ-80型，连接管径80mm,流速范围0.7～1.5m/s.4.3.2 继电器动作流速整定值继电器动作流速整定值以连接管内的流速为准，可根据变压器容量、电压等级、冷却方式、连接管径等不同参数按表1数值查得；流速整定值得上限和下限可根据变压器容量、系统短路容量、变压器绝缘及质量等具体情况决定。
